Принцип работы холодильника

ustroystvo-holodilnikaСовременные холодильники бывают очень непохожи друг на друга. Существует множество типов их классификаций. Основным можно считать разделение холодильников по принципу действия:

  • Компрессионный;
  • Абсорбционный;
  • Термоэлектрический;
  • Пароэжекторный (с вихревым охладителем).
Наиболее часто в бытовых холодильниках в настоящее время используется компрессионный принцип. Поэтому кратко рассмотрим устройство и принцип действия холодильника этого типа.

Устройство холодильника

Холодильник представляет собой изотермический шкаф с установленным в нем электрическим оборудованием. Герметичный шкаф изготавливается из ударопрочного пластика или листовой стали, покрытой белой эмалью. Внутри шкаф также может быть металлическим или пластмассовым.

Дверь состоит из двух панелей с расположенным между ними теплоизолятором. Для обеспечения герметичности по периметру внутренней стороны оснащают магнитным уплотнителем. В закрытом положении двери удерживаются с помощью магнитных, реже механических затворов. Вдоль стенок, низа и дна холодильника и под внутренней панелью двери проложена теплоизоляция. В качестве теплоизоляционных материалов используют штапельное стекловолокно, минеральный войлок, пенополистирол и пенополиуретан.

Компрессор – основной элемент холодильника, который закачивает и перегоняет хладагент в конденсатор и затем высасывает его пары из испарителя. В бытовых холодильниках может быть 1-2 компрессора.

Хладагентом – рабочим веществом, отнимающим тепло от объекта – чаще всего выступает фреон.

Конденсатор – металлическая трубка диаметром около 5 мм изогнутая, как правило, в виде «змейки», соединенную через 10-15 мм тонкими металлическими прутиками. В нем происходит переход фреона в жидкое состояние, во время которого в окружающую среду уходит избыточное тепло.

Фильтры-осушители, представляющие собой цилиндры с зауженными краями, устанавливаются в конденсаторе или недалеко от него. Они удаляют воду из системы и очищают фреон от механических загрязнений, образующихся во время эксплуатации.

Испаритель. Его действие противоположно действию конденсатора: при переходе в нем фреона в газообразное состояние поглощается тепло (выделяется холод). Внешний вид полностью аналогичен конденсатору. Может располагаться внутри камер холодильника или же встраиваться в стенки.

Капилляр – медная трубка длиной 1,5-3 м, установленная между испарителем и конденсатором, понижает давление проходящего через него фреона.

Пусковое реле служит для запуска и бесперебойной работы компрессора, а также защищает от перепадов напряжения.

Терморегуляторы (датчики температуры) отслеживают температуру внутри холодильной камеры. Они работают в определенном температурном коридоре, и когда температура выходит за его границы, то включают или отключают компрессор.

Крыльчатки обеспечивают циркуляцию воздуха внутри камеры холодильника.

Лампы, включающиеся автоматически при открытии дверцы холодильника, обеспечивают комфортное освещение внутри него.

Принцип работы холодильника


Холод образуется при изменении агрегатного состояния холодильного агента, циркулирующего по замкнутому контуру. Хладагент проходит четыре фазы:

  • охлаждение и сжижение;
  • расширение;
  • испарение;
  • нагревание и сжатие.

Рассмотрим, когда и как именно они происходят:

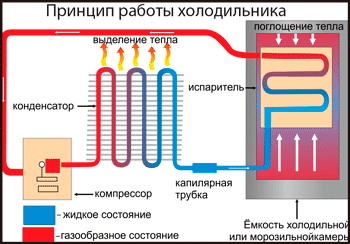

printsip-raboti-holodilnika_1Компрессор выкачивает из испарителя пары фреона и отправляет их по нагнетательной трубке в конденсатор, где они охлаждаются до температуры окружающей среды и переходят в жидкое состояние. Из конденсатора фреон поступает в капиллярную трубку, предварительно пройдя фильтр-осушитель. В капилляре происходит его дросселирование (понижение давления), а затем он поступает в испаритель.

При низком давлении хладагент закипает и превращается в пар. Размеры и конструкция испарителя подобраны так, чтобы жидкость испарилась внутри него полностью. В процессе парообразования фреон забирает тепло от испарителя, вследствие чего происходит охлаждение внутреннего объема холодильной камеры. После этого холодильный агент опять отправляется в компрессор.

Цикл повторяется до тех пор, пока не сработает терморегулятор, останавливая работу компрессора. Через некоторое время под воздействием окружающей среды температура внутри холодильника снова достигает верхней границы температурного коридора, и терморегулятор запускает компрессор вновь.

В двухкамерных холодильниках, имеющих отдельные холодильную и морозильную камеры, охлаждение каждой из этих частей происходит своим отдельным испарителем. До тех пор, пока испаритель морозильного отделения не достигнет минусовой температуры, в холодильное отделение фреон не поступает.
